Material Necesario:

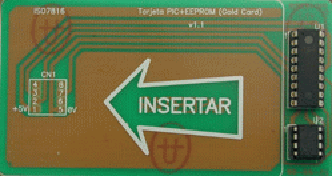

* Tarjeta Piccard 1 ó Goldwafer

Piccard 1	Goldwafer
			TE20 X

* Programador TE20 X
* Cable Serie RS-232
* Programa Icprog y archivo icprog.sys para compatibilidad con NT/2OOO/XP. Los tienes en http://www.ic-prog.com/index1.htm

También puedes usar NTPICPROG o CHIPCAT sobre todo si Icprog te da problemas .
* Códigos (keys) para programar la tarjeta.

En el caso de utilizar el programador que se indica, no es necesario sacar la Pic del zócalo para su programación y en las Piccard 1 no es necesario programar la Eeprom.

Pasos a seguir:

 Instalar Icprog en el ordenador.
- Descomprimir los archivos en el mismo directorio.
- En caso de usar NT/2OOO/XP
1º Clic con el derecho en el icono de icprog, Propiedades
2º Compatibilidad, eliges compatibilidad con W 2000. Aplicar y aceptar.
3º Ejecutas Icprog, eliges ajuste, opciones, miscelánea, habilitar driver NT/2000/XP. Aceptar.
4º Reiniciar Icprog.
5º Copiar Icprog.sys en los directorios Windows/system y Windows/system32.

 Configurar Icprog. Versión 1.05C

- Ajustes – Opciones – Confirmación: Programar un dispositivo.
- Ajustes – Opciones – Programación: Verificar tras programación.
- Ajustes – Opciones – Miscelánea – Prioridad – Normal.
- Ajustes – Opciones – Smartcard – Seleccionar el puerto en el que está conectado el programador.

- Ajustes- Tipo hardware: Interfaz: Direct I/O.
- Ajustes- Tipo hardware: Programador: JDM Programmer.
- Ajustes- Tipo hardware: Seleccionar puerto serie correspondiente: com1, com2.....
- Ajustes- Tipo hardware: Retardo I/O (5)

En la pantalla principal:
- Oscilador: XT.
- Bits configuración: en blanco.
- Checksum: 3BF9
- Valor ID: FFFF

 Programar la tarjeta.

- Seleccionar el Pic a programar. Ajustes-Dispositivos-Microchips-Pic 16F***
- Seleccionar el archivo a programar. Archivo-Abrir archivo: Buscar el fichero *.hex con las keys.
- Programar todo, F5.
